CNC-Laserschneidanlage bei Lohnfertigung von Stahlblech Rocholl GmbH

CNC-Laserschneiden für Zeichnungsteile

Q: Welcher Unterschied besteht zwischen Stickstoff- und Sauerstoffschneiden?

Beim Laserschneiden mit Stickstoff wird das Material durch den Laserstrahl aufgeschmolzen und durch den Gasdruck ausgeblasen – ohne chemische Reaktion. Das Ergebnis sind oxidfreie, blanke Schnittkanten, die direkt weiterverarbeitet, beschichtet oder geschweißt werden können. Ideal für Edelstahl und Aluminium. Beim Sauerstoffschneiden verbrennt das Material zusätzlich durch die Reaktion mit dem Gas – das erhöht die Schneidgeschwindigkeit und ermöglicht größere Materialstärken, hinterlässt aber eine oxidierte, bräunliche Schnittkante. Wird hauptsächlich bei Baustahl eingesetzt, wo die Kantenfarbe keine Rolle spielt. Bei Rocholl bieten wir beide Verfahren – immer passend für Ihre Anwendung.

Q: Welche Dateiformate werden akzeptiert?

Wir verarbeiten alle gängigen 2D- und 3D-Formate: DXF, DWG, STEP, STP, IGES, STL, SLDPRT sowie PDF, PNG, JPG, TIFF und SAT. Die maximale Dateigröße beträgt 128 MB. Bei Fragen zur optimalen Datenaufbereitung für das Laserschneiden beraten wir Sie gerne vor der Anfrage – einfach Kontakt aufnehmen.

Laserschneiden bis 3.000 x 1.500 mm und t=20 mm Toleranz ±0,07 mm, ab Losgröße 1, direkt vom Fertiger aus Arnsberg NRW.

Zeichnung hochladen - Angebot in 24h

Blechzuschnitte aus CNC-Laserschneiden NRW

Laserschneiden bis 6 kW - Stahl, Edelstahl, Aluminium, Inconel

Max. 3.000 x 1.500 mm und t=20 mm - Toleranz ±0,07 mm, ab Losgröße 1, direkt vom Fertiger aus Arnsberg NRW.

Zeichnung hochladen - Wir melden uns persönlich

Ab Losgröße 1

Ohne Werkzeugkosten oder Mindestbestellmenge
15+ Werkstoffe

Von Baustahl bis Inconel 718 für Luft- und Raumfahrt
Zeichnung geändert?

Anpassung direkt per CAD – ohne Werkzeugwechsel
Direkter Kontakt

Persönliche Beratung direkt vom Fertiger

CNC-Laserschneiden in Lohnfertigung – Präzise Blechteile aus NRW

Rocholl fertigt CNC-Laserteile aus Stahl, Edelstahl, Aluminium und Sonderlegierungen wie Inconel und Hastelloy – ab Losgröße 1, direkt in Arnsberg (NRW), europaweit lieferbar. Mit Lasern bis 6 kW und Toleranzen von ±0,07 mm nach DIN EN ISO 9013 entstehen präzise Blechzuschnitte für Maschinenbau, Medizintechnik, Luft- & Raumfahrt und weitere Branchen.

Schneidprogramme entstehen direkt aus Ihren CAD-Daten – rüstkostenfrei und sofort umsetzbar, auch bei Zeichnungsänderungen. Sie sprechen immer direkt mit dem Fertiger, der Ihre Teile schneidet.

Laserschneiden: Das schätzen Konstrukteure bei uns

Toleranzen bis ±0,07 mm – reproduzierbar über jede Losgröße
Minimale Wärmeeinflusszone: Blechteile bleiben formstabil, auch bei engen Passmaßen
Filigrane Konturen, Innenradien und Gravuren in einem Arbeitsschritt – direkt montagebereit
Gratarme Schnittkanten direkt aus der Maschine – schweißbereit, beschichtungsbereit, montagebereit
Von Losgröße 1 bis Großserie – werkzeugfrei, ohne Mindestmenge, sofort startbereit

Laserteile aus der Medizintechnik

Laserschneiden: Das schätzen Produktionsplanung & Einkauf

Kapazitäten skalieren mit Ihrem Bedarf – Eilaufträge und Produktionsspitzen planbar auffangen
Werkzeugverschleiß entfällt, Zusatzmaterialien werden nicht benötigt – mehr Planungssicherheit in volatilen Lieferketten
Reproduzierbare Schneidparameter sichern gleichbleibende Qualität über lange Laufzeiten
Ein Ansprechpartner für Änderungen, Mengenanpassungen und Liefertermine – direkt erreichbar
Zeichnungsänderung heute – geänderte Teile in der nächsten Charge

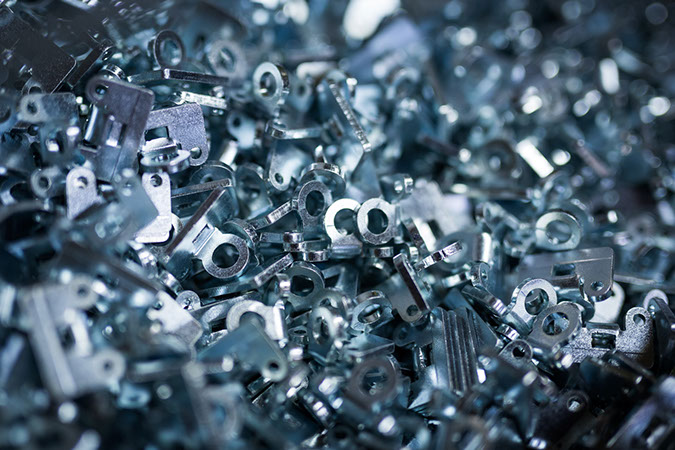

Verzinkte Blechteile lasergeschnitten aus Lohnfertigung

Verzinkte Laserteile

Technische Spezifikationen unserer CNC-Laser

Tabelle 1: CNC-Laserschneiden – Werkstoffe & Kapazitäten
Werkstoff	Güten (Auswahl)	Max. Dicke	Toleranz	Max. Format
Baustahl	S235JR, S355J2, DC01	bis 20 mm	±0,07 mm	1.500 × 3.000 mm
Edelstahl (V2A / V4A)	1.4301, 1.4404, 1.4571	bis 15 mm	±0,07 mm	1.500 × 3.000 mm
Aluminium	AlMg3, EN AW-6082	bis 8 mm	±0,07 mm	1.500 × 3.000 mm
Inconel	600, 625, 718	bis 15 mm	±0,07 mm	1.500 × 3.000 mm
Hastelloy	C-276, C-22	bis 15 mm	±0,07 mm	1.500 × 3.000 mm
Titan	Grade 1, Grade 2	auf Anfrage	auf Anfrage	1.500 × 3.000 mm
Kupfer / Messing	CW004A, CuZn37	auf Anfrage	auf Anfrage	1.500 × 3.000 mm

Die angegebenen Güten sollen als Orientierung dienen. Wir verarbeiten darüber hinaus noch viele weitere Güten - Sprechen Sie uns einfach an!

Zeichnung hochladen - wir prüfen die Machbarkeit

Anwendungen für Laserschneiden

Gehäuseplatten und Maschinenverkleidungen aus Edelstahl V2A – maßhaltig ab ±0,07 mm, schweißbereit
Tablettsysteme und Abdeckungen für Medizintechnik und Lebensmittelindustrie – oxidfreie Stickstoffschnitte, kratzfrei
Triebwerkskomponenten und Hitzeschilder aus Inconel 718 – jedes Teil mit Maßprotokoll und Seriennummer
Dekorative Fassadenelemente und CorTen-Zuschnitte für Architektur – auch filigrane Konturen in einem Schnitt
Sichtteile für Gastronomie und Innenausbau – gebürstet, gratfrei, direkt montierbar

Lasergeschnittene CorTen-Stahl Behälter für Garten

CNC-Laserzuschnitt Edelstahl für Gastronomiebedarf

Präzises Laserteil aus Stahl für den Maschinenbau

Blechzuschnitte aus Stahl lasergeschnitten Lohnfertigung

Lasergeschnittenes Inconelbauteil für Luft- & Raumfahrt

Fertigungsbeispiele CNC-Laserschneiden aus unserer Produktion

Detailaufnahme Schnittkante lasergeschnittenes Aluminium Blech

Aluminium Tablett für Medizintechnik

Material: Aluminium AlMg3, 2mm

Verfahren: Laserschneiden

Stückzahl: 250 Stk. pro Los

Oberfläche: Gebürstet K120

Besonderheit: Sichtteil mit anschließender Pulverbeschichtung

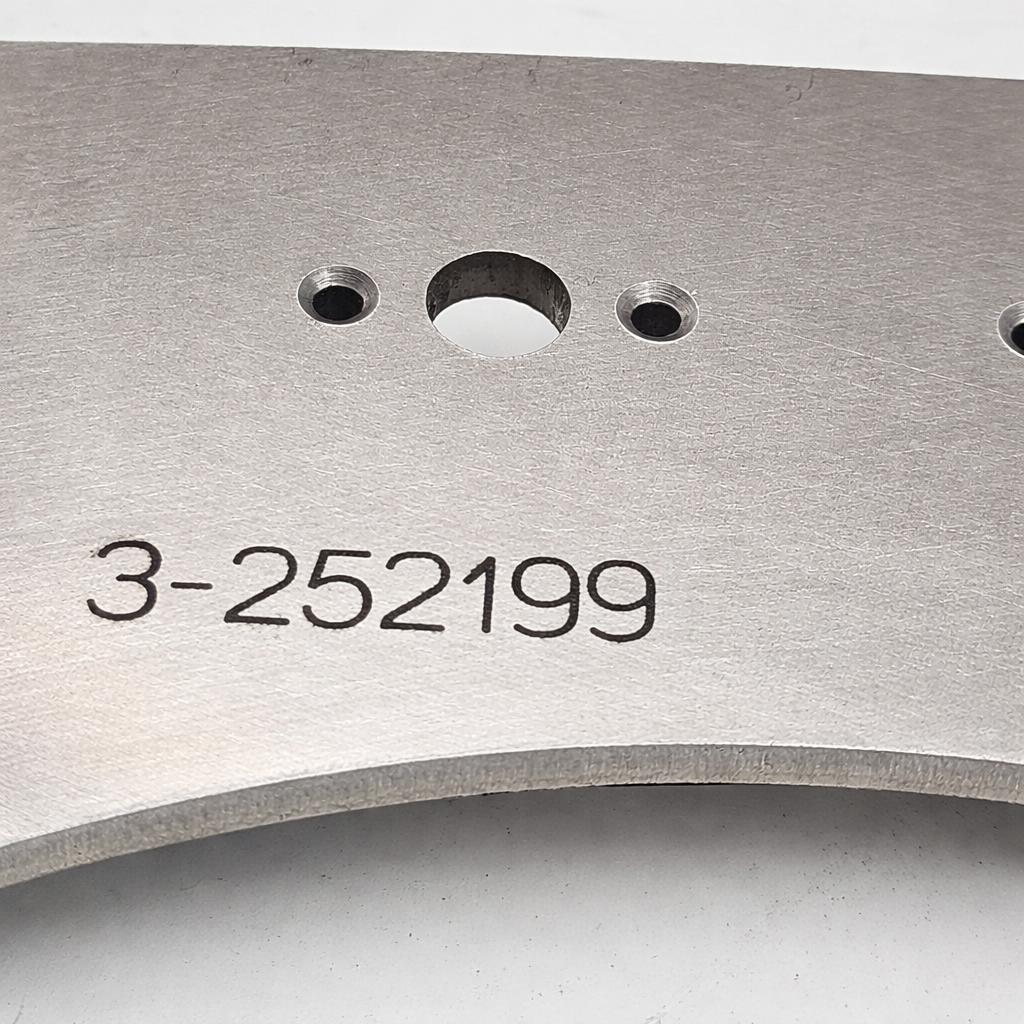

Detailaufnahme Inconel lasergeschnitten aus Lohnfertigung NRW mit Lasergravur

Abdeckblech Triebwerkgehäuse Luft- & Raumfahrt

Material: Inconel 718, 4mm

Verfahren: Laserschneiden

Stückzahl: 50 Stk. pro Los

Oberfläche: Entgratet, Gebürstet, Trowalisiert (gleitgeschliffen)

Besonderheit: Jedes Teil mit Maßprotokoll geprüft, fortlaufende Seriennummern graviert

Detailaufnahme Blechkante Edelstahl gebürstete Oberfläche

Abdeckblech Maschinenbau

Material: Edelstahl V4A , 2mm

Verfahren: Laserschneiden, Abkanten, Bürstenentgraten

Stückzahl: 300 Stk. pro Los

Oberfläche: Kanten entgratet, gebürstet nach Zeichnung

Besonderheit: Gratfreiheit und perfekte Oberfläche für Sichtteil

Der Fertigungsprozess Laserschneiden im Überblick

technische Zeichnung Baugruppe aus Laserteilen

1. Zeichnung hochladen

Im Anschluss erfolgt eine Machbarkeitsprüfung & technische Abstimmung

Jetzt Zeichnung hochladen

CAD-Upload

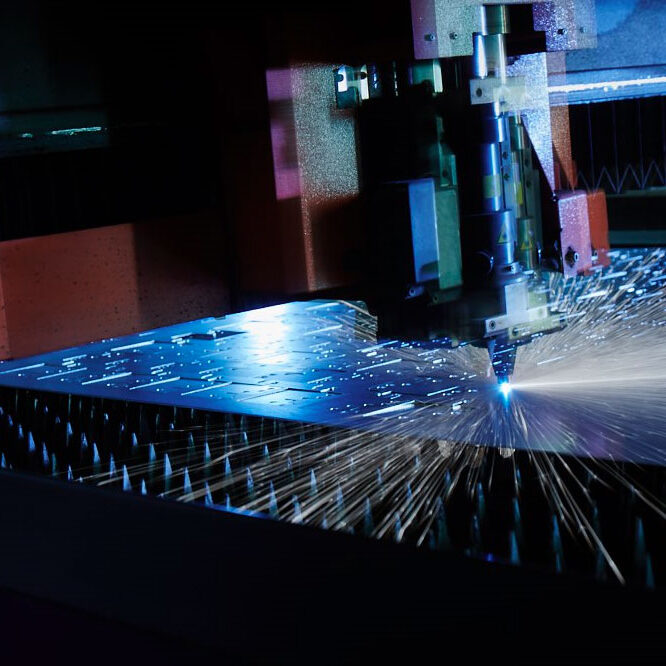

CNC-Laser schneidet Edelstahl für Lohnfertigung NRW

2. Zuschnitt

Mehr zum Schneidprozess

Mit einer Laserleistung bis 6kW schneiden wir die Bauteilkonturen präzise und wiederholgenau. Beim Gasgemisch können wir zwischen Stickstoff und Sauerstoff wechseln.

Die Blechbearbeitung mit dem Laser spart Kosten im Vergleich zu werkzeuggebundenen Methoden und ist flexibel auf Zeichnungsänderungen anpassbar.

In der Produktion können wir so unmittelbar auf Änderungen in der Supply Chain oder am Teil reagieren.

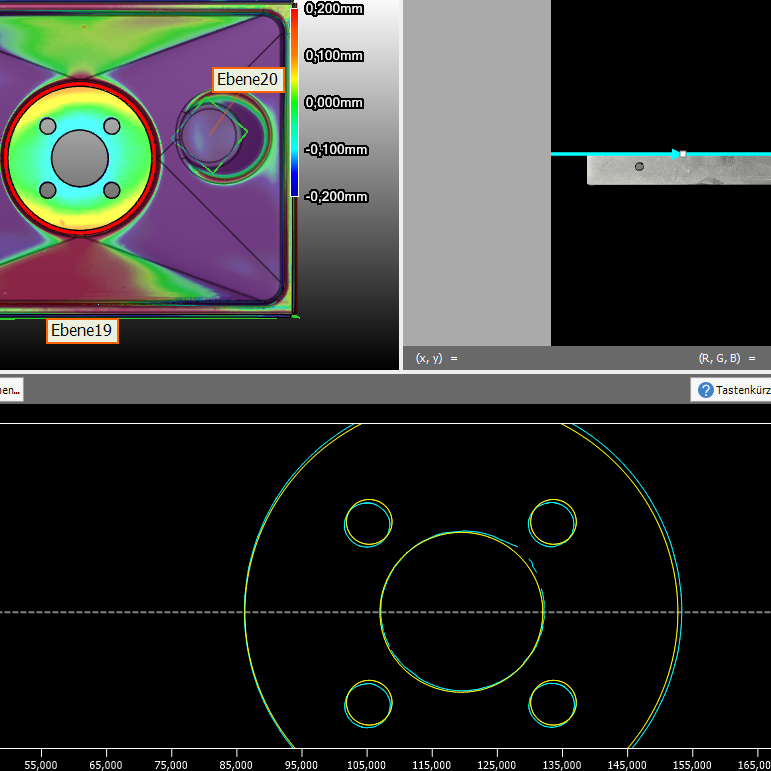

Qualitätsanalyse Lasergeschnittenes Blechteil nach DIN Standard

3. Qualitätssicherung

Qualitätssicherung während der Produktion

Häufige Fragen zum CNC-Laserschneiden

Welcher Unterschied besteht zwischen Stickstoff- und Sauerstoffschneiden?

Beim Laserschneiden mit Stickstoff wird das Material durch den Laserstrahl aufgeschmolzen und durch den Gasdruck ausgeblasen – ohne chemische Reaktion. Das Ergebnis sind oxidfreie, blanke Schnittkanten die direkt weiterverarbeitet, beschichtet oder geschweißt werden können. Ideal für Edelstahl und Aluminium.

Beim Sauerstoffschneiden verbrennt das Material zusätzlich durch die Reaktion mit dem Gas – das erhöht die Schneidgeschwindigkeit und ermöglicht größere Materialstärken, hinterlässt aber eine oxidierte, bräunliche Schnittkante. Wird hauptsächlich bei Baustahl eingesetzt wo die Kantenfarbe keine Rolle spielt.

Bei Rocholl bieten wir Ihnen beide Verfahren - immer passend für Ihre Anwendung.

Welche Toleranzen sind beim CNC-Laserschneiden möglich?

Unsere CNC-Laserschneidanlagen erreichen Schnitttoleranzen von ±0,07 mm – das entspricht den Anforderungen nach DIN EN ISO 9013 für höchste Qualitätsklassen. Die tatsächlich erreichbare Toleranz ist abhängig von Materialart, Materialstärke und Bauteilgeometrie. Bei engen Toleranzanforderungen empfehlen wir diese direkt in der Zeichnung anzugeben – wir prüfen die Machbarkeit vor der Fertigung.

Ab welcher Losgröße lohnt sich Laserschneiden?

CNC-Laserschneiden ist bereits ab Losgröße 1 wirtschaftlich – da keine Werkzeuge gefertigt oder gerüstet werden müssen. Die Schneidprogramme werden direkt aus CAD-Daten oder Zeichnungen generiert. Das macht das Verfahren ideal für Prototypen, Einzelteile und Kleinserien genauso wie für wiederkehrende Großserien. Gerade bei häufigen Konstruktionsänderungen spart Laserschneiden erheblich Zeit und Kosten gegenüber werkzeuggebundenen Verfahren.

Welche Dateiformate werden akzeptiert?

Gibt es eine Mindestbestellmenge?

Wie schnell erhalte ich ein Angebot?
